门禁的如何接线

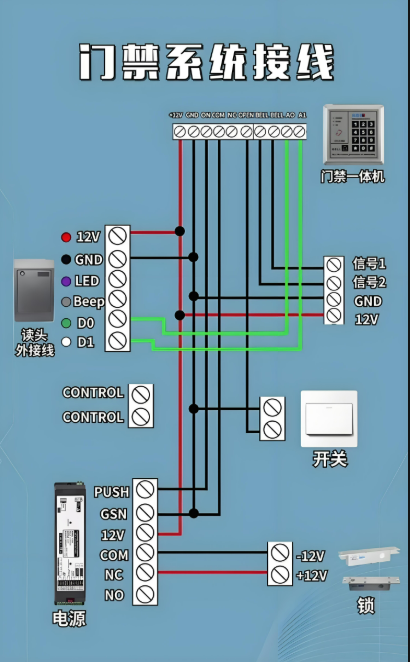

一、基础接线流程

1. ‌电源连接‌

   • 门禁主机的+12V和GND端子接门禁电源的对应端口 ‌

   • 电控锁正极接电源NC或NO端（常闭锁接NC，常开锁接NO），负极接电源GND‌

2. ‌控制信号接入‌

   • 门禁主机的PUSH端（或NO端）接门禁电源的PUSH端，用于触发开锁信号 ‌

   • 出门按钮的两根线可接门禁主机的出门按钮端或直接接电源的PUSH和GND

3. ‌读卡器接线‌

   • 读卡器的12V、GND、DATA0、DATA1四线接入门禁主机对应信号端‌

二、不同锁具的接线差异

• ‌磁力锁‌

  • 正极接电源NC端，负极接GND（断电自动关锁）

• ‌电插锁‌

  • 需额外接入门磁反馈线（COM和Open端子），用于检测门状态‌

三、中控门禁机示例

以中控F7门禁机为例：

• +12V(红)接电源+12V，GND(黑)接电源GND

• NO(蓝)接电源PUSH，COM(红)与GND并联

四、联网配置

• ‌RS485联网‌

  • 使用2芯屏蔽线连接门禁主机与电脑，需串口转RS485转换器

• ‌TCP/IP联网‌

  • 通过网线直接连接门禁主机与路由器‌

‌注意事项‌：接线前需确认锁具类型（常开/常闭）和控制器供电方式，避免因极性错误导致设备损坏。若需门磁反馈功能，需额外接入门磁信号线。‌
